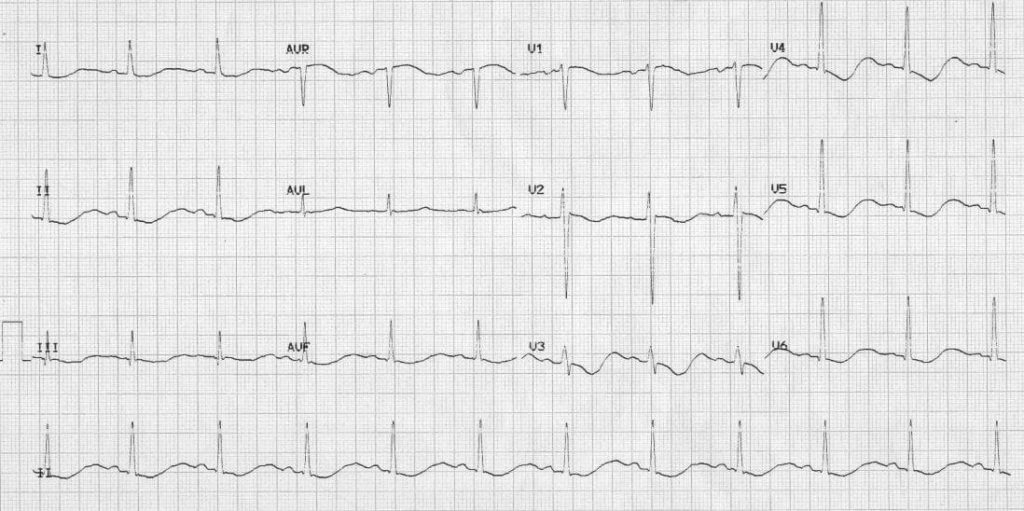

Anomalie principali

• L’ECG mostra anomalie diffuse del segmento ST

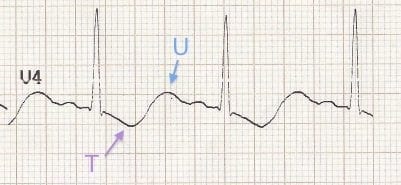

• C’è un aspetto bifasico nei segmenti ST e nelle onde T, con una deflessione negativa iniziale (= depressione del segmento ST / inversione dell’onda T) seguita da una deflessione positiva terminale (= onda U)
• Tutte queste onde si fondono tra loro ed è difficile dire dove finisce un’onda e inizia l’altra

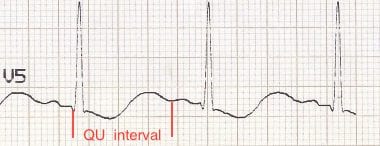

• C’è un prolungamento grossolano dell’intervallo QU (= tempo dall’inizio del complesso QRS alla fine dell’onda T/U)

Diagnosi

La combinazione di…

• Depressione diffusa del ST / inversione dell’onda T
• Onde U prominenti
• Intervallo QU lungo (> 500 ms)

…. è altamente suggestiva di Ipokaliemia severa.

Questo paziente aveva un livello di K sierico di 1.7 mmol/L nel contesto della sindrome di Conn scompensata (iperaldosteronismo primario).

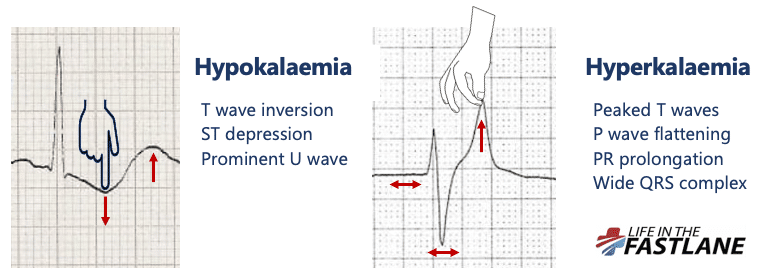

L’effetto push-pull

• L’Ipokaliemia crea l’illusione che l’onda T sia “spinta verso il basso”, con conseguente appiattimento/inversione dell’onda T, depressione del ST e onde U prominenti
• Nell’iperkaliemia, l’onda T è “tirata verso l’alto”, creando onde T alte “a tenda” e allungando il resto dell’ECG per causare appiattimento dell’onda P, prolungamento del PR e allargamento del QRS

Onde T bifasiche: Wellens o ipokaliemia?

Le onde T bifasiche possono essere osservate sia nell’ischemia miocardica (sindrome di Wellens) che nell’ipokaliemia.

Il principale fattore di differenziazione (oltre al quadro clinico) è la direzione delle onde T:

• Wellens: – le onde T bifasiche vanno SU poi GIÙ.
• Ipokaliemia: – le onde T vanno GIÙ poi SU.

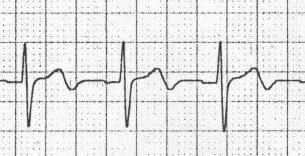

Sindrome di Wellens

Ipokaliemia
