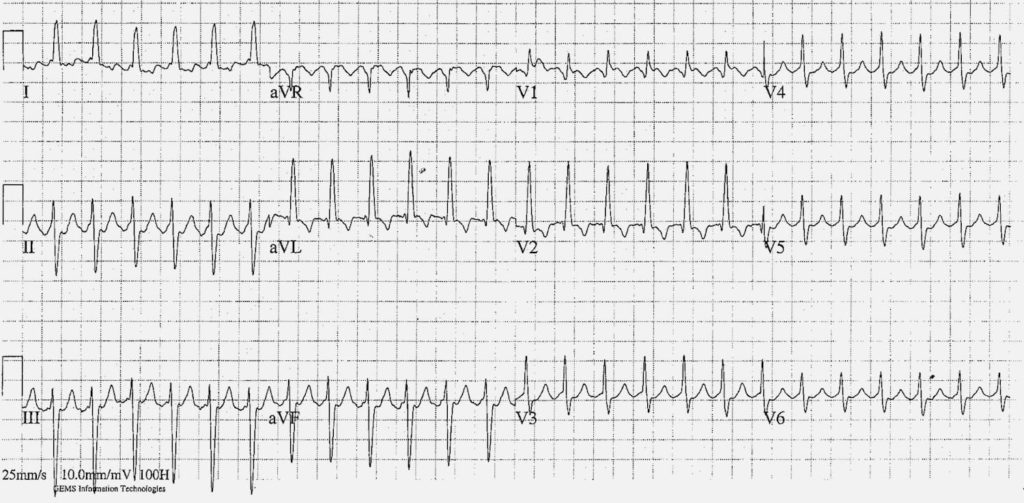

Frequenza:

• 150

Ritmo:

• Regolare senza onde p

Asse:

• LAD (-39 gradi)

Intervalli:

• PR – Nessuna onda p visibile
• QRS – Normale (100-120ms)
• QT – 280ms (QTc Bazett 440ms)

Segmenti:

• Possibile depressione ST V3-6

Aggiuntivo:

• Onde di flutter visibili in V1
• Inversione dell’onda T V1-2, aVL
• LVH (aVL>11mm)

Flutter Atriale 2:1 Blocco

• Tachicardia a complessi stretti
• Frequenza ventricolare 150 bpm

Altre diagnosi differenziali includono AVNRT / AVRT tuttavia la frequenza è solitamente più alta in questi casi.

Il ‘mappaggio’ delle onde di flutter può essere utile, questo può essere più facile se la velocità della carta viene modificata ad es. 50mm/sec

Una prova di manovre vagali o adenosina può aiutare a differenziare il Flutter Atriale

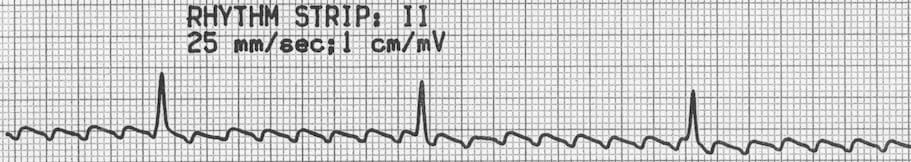

Questo paziente ha ricevuto adenosina, striscia ritmica sotto, rivelando onde di flutter evidenti. Rispetto al Quiz ECG 017, questo paziente non si converte al ritmo sinusale dopo un bolo di adenosina. Invece, il grado di blocco AV è transitoriamente aumentato, rivelando onde di flutter sottostanti e confermando la diagnosi di flutter atriale con un blocco 2:1.

L’elettrodo di Lewis avrebbe aiutato?

La configurazione dell’elettrodo di Lewis può aiutare a rilevare l’attività atriale e la sua relazione con l’attività ventricolare. Utile in:

• Osservare le onde di flutter nel flutter atriale
• Rilevare le onde P in tachiaritmia a complessi larghi per identificare la dissociazione atrioventricolare

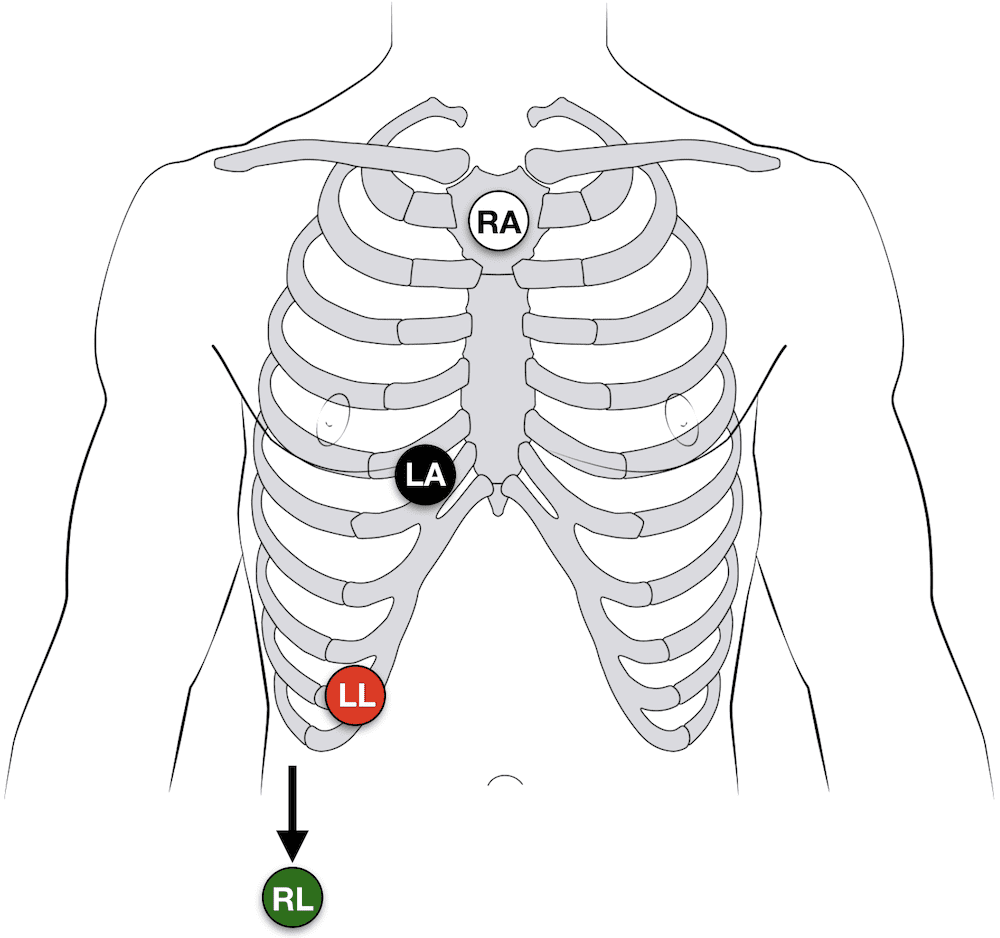

Posizionamento dell’elettrodo di Lewis

• Elettrodo del Braccio Destro (RA) sul manubrio
• Elettrodo del Braccio Sinistro (LA) sopra il 5° ICS, margine sternale destro.
• Elettrodo della Gamba Sinistra (LL) sopra il margine costale inferiore destro.
• Monitorare Elettrodo I
