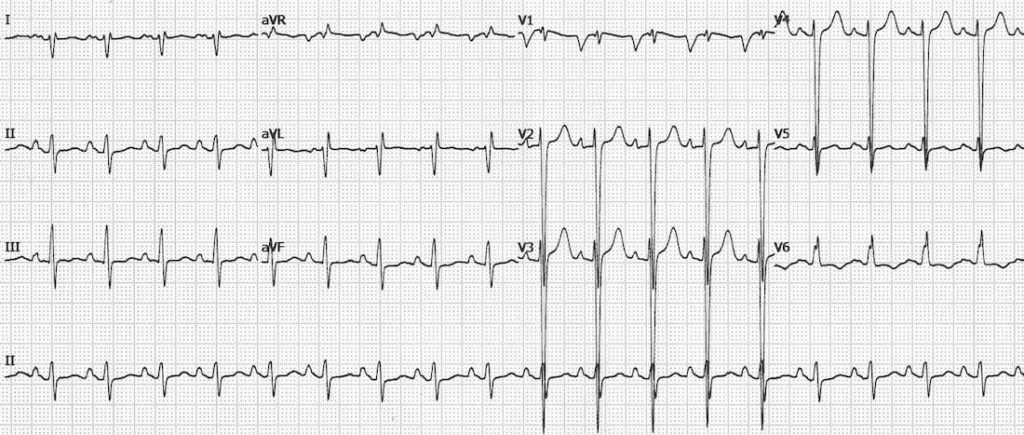

Questo è un esempio di ECG di cardiomiopatia dilatativa che dimostra segni di ingrandimento di tutte e quattro le camere cardiache:

• C’è una marcata LVH con onde S molto profonde in V2-4.
• La deviazione dell’asse destro suggerisce un ingrandimento associato del RV (= ingrandimento biventricolare).
• Prove di ingrandimento atriale sinistro (parte terminale profonda e larga dell’onda P in V1).
• Onde P appuntite in derivazione II suggestive di ingrandimento atriale destro (~ 2,5 mm di altezza).

Questo paziente aveva una dilatazione delle quattro camere all’ecocardiografia con insufficienza cardiaca congestizia grave (in attesa di trapianto cardiaco).
