Paziente di mezza età che presenta palpitazioni. Descrivi l’ECG

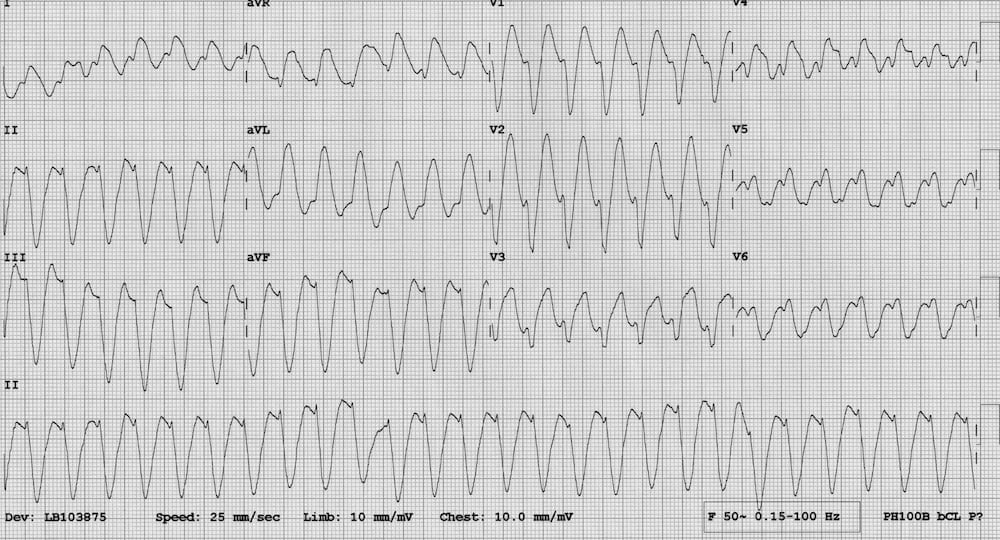

Descrivi e interpreta questo ECG

RISPOSTA ECG e INTERPRETAZIONE

Questo è un altro esempio di tachicardia ventricolare, questa volta con un’onda S dominante in V1/V2 e quindi una morfologia LBBB (confronta questo con l’ECG 046).

Tachicardia a complesso largo regolare a ~ 160 bpm.

Caratteristiche di VT in V1:

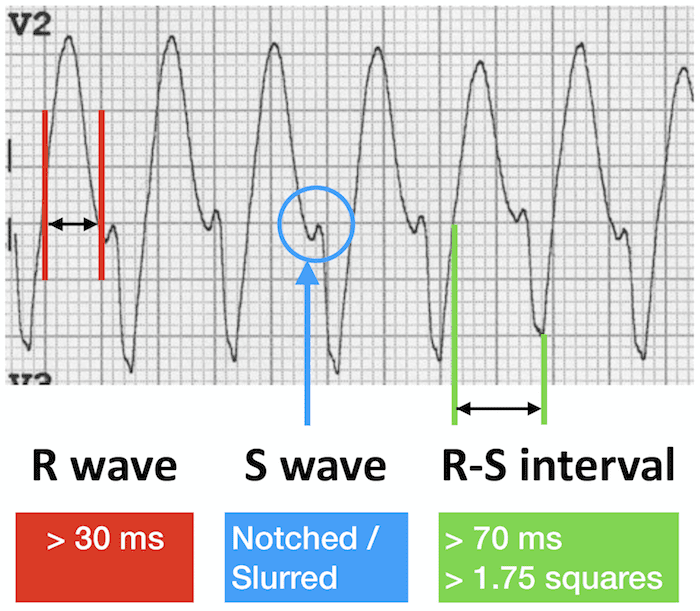

Onda R iniziale > 30 ms di larghezza, intervallo RS > 70 ms (segno di Brugada)
Intaccatura/sfocatura della discesa dell’onda S in V1/V2 (segno di Josephson).

Caratteristiche di VT in V6:

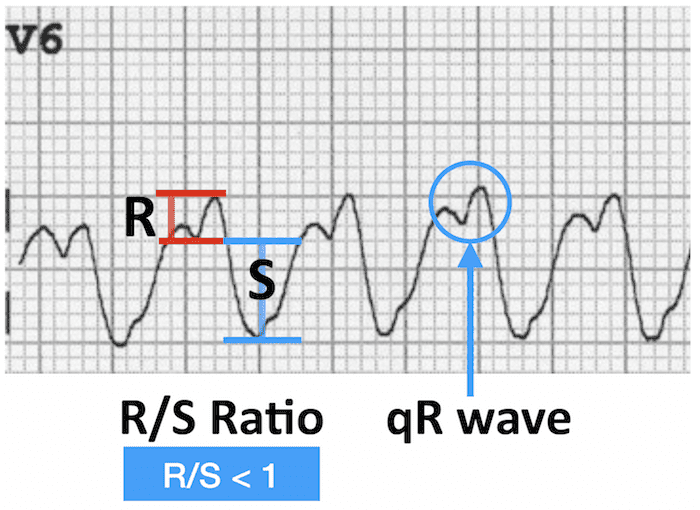

Onda S dominante in V6; onda qR; assenza di morfologia LBBB tipica
Asse anormale con aVR positivo, anche se non soddisfa completamente i criteri per l’asse nord-ovest.

NB. Nota che un segno di Brugada positivo richiede solo un intervallo RS di >60 ms quando è presente morfologia LBBB, rispetto a >100 ms quando è presente morfologia RBBB.

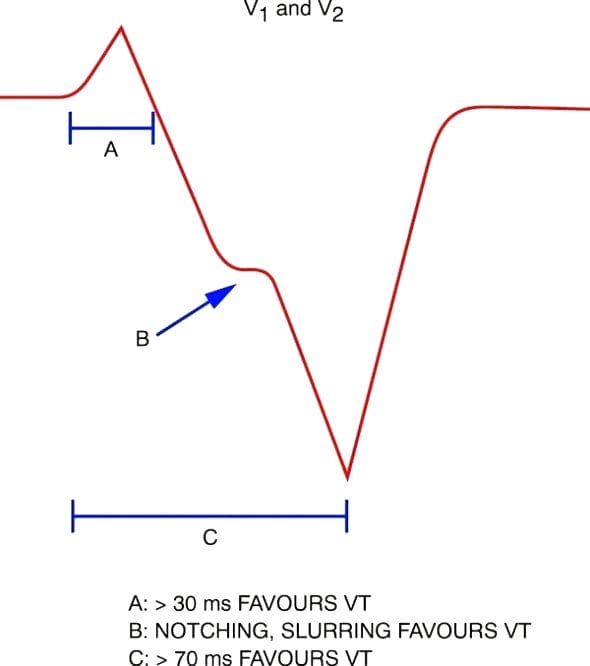

Immagine riprodotta da Wellens (2001). Vedi riferimenti per il link.

Onda S dominante in V1 o V2 (Morfologia LBBB)

Derivazione V1 o V2

Derivazione V6

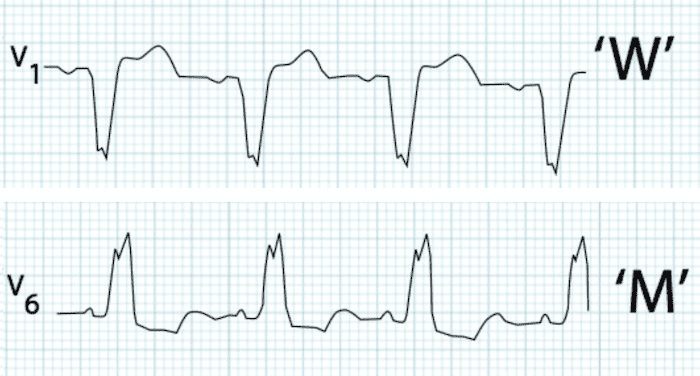

Queste caratteristiche sono molto diverse dal pattern atteso in LBBB, che ha:

Onda S dominante in V1, ma con un intervallo R/S < 70 ms e onda R iniziale minima.
Onda R dominante in V6 (spesso sfocata).

PERLE CLINICHE

Consigli per individuare VT quando è presente morfologia LBBB

[NB. Morfologia LBBB = QRS > 120ms con onda S dominante in V1]

Sospetta VT in qualsiasi paziente con tachicardia a complesso largo regolare (soprattutto se > 160 ms di larghezza).

Guarda aVR

Complesso QRS positivo?
Derivazioni I e aVF negative?
Se sì a entrambe -> è presente asse nord-ovest -> probabile VT.

Guarda V1

Onda R iniziale > 30 ms? –> probabile VT.
Intaccatura dell’onda S (segno di Josephson)? –> probabile VT.
Intervallo RS > 70 ms (segno di Brugada)? –> probabile VT.
Nessuno dei precedenti –> possibile SVT con LBBB.

Guarda V6

Onda S dominante (rapporto R/S < 1)? -> probabile VT.
Onda R dominante (rapporto R/S > 1)?-> possibile SVT con LBBB.

Se ancora incerto, esamina l’ECG per:

Dissociazione AV — onde P che deformano casualmente i complessi QRS e le onde T.
Battiti di fusione e cattura.

Se ancora incerto…rivedi l’ECG per:

Dissociazione AV — onde P che deformano casualmente i complessi QRS e le onde T
Battiti di fusione e cattura.

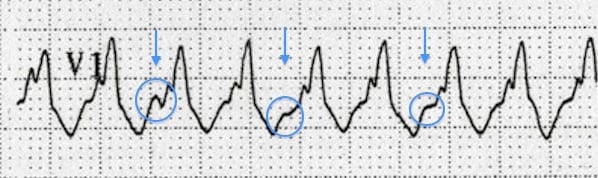

Dissociazione AV: onde P sovrapposte a una frequenza diversa dai complessi QRS

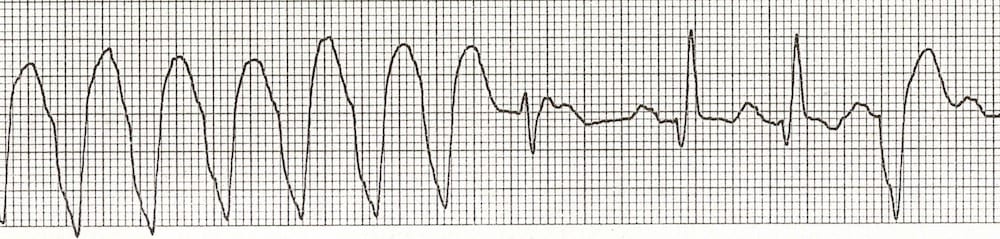

Il primo dei complessi più stretti è un battito di fusione, i successivi due sono battiti di cattura.
